隔膜阀

隔膜阀

  隔膜阀是一种特殊形式的截断阀。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。  隔膜阀的特点如下:  ***突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

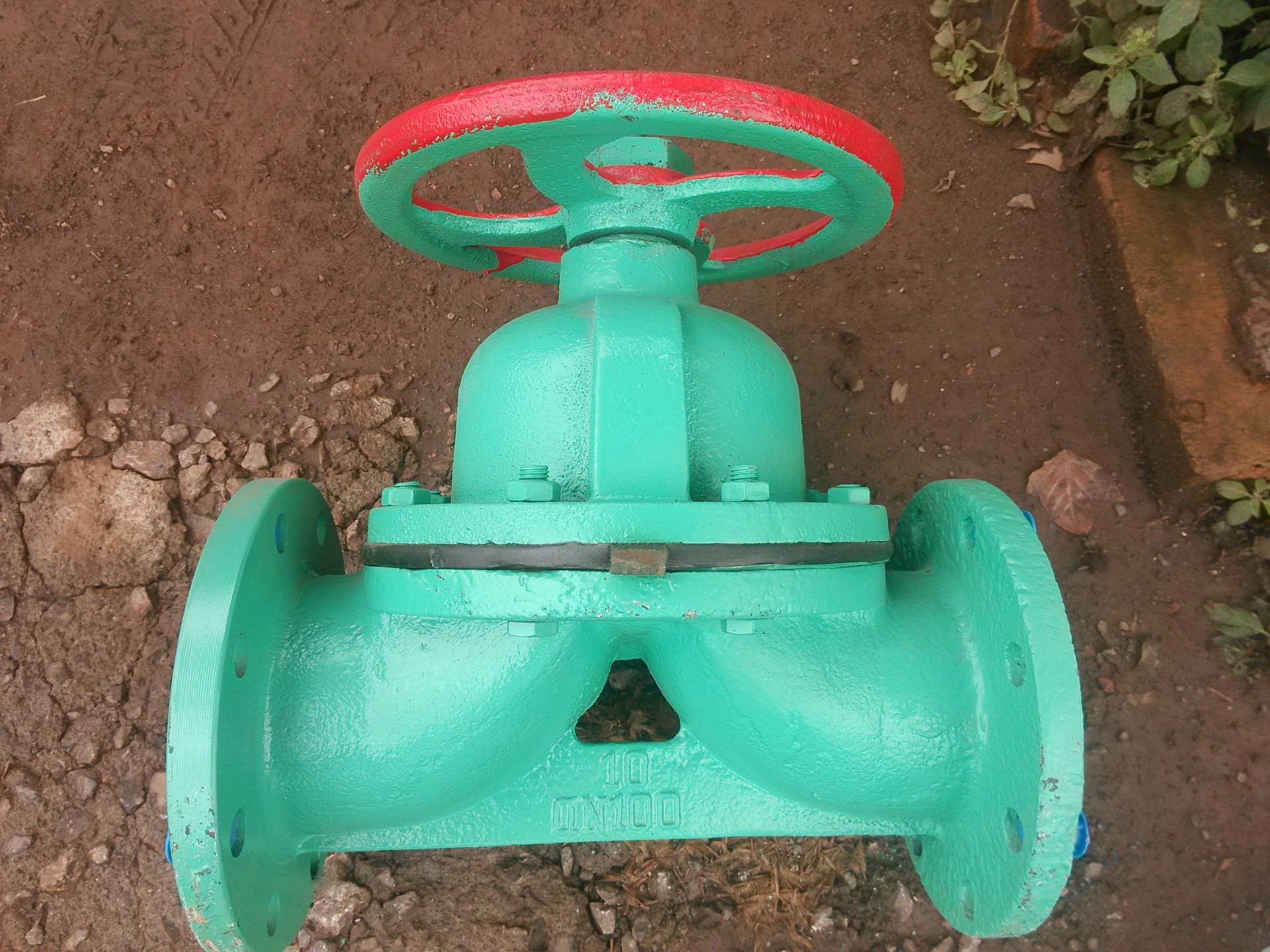

DN100隔膜阀1

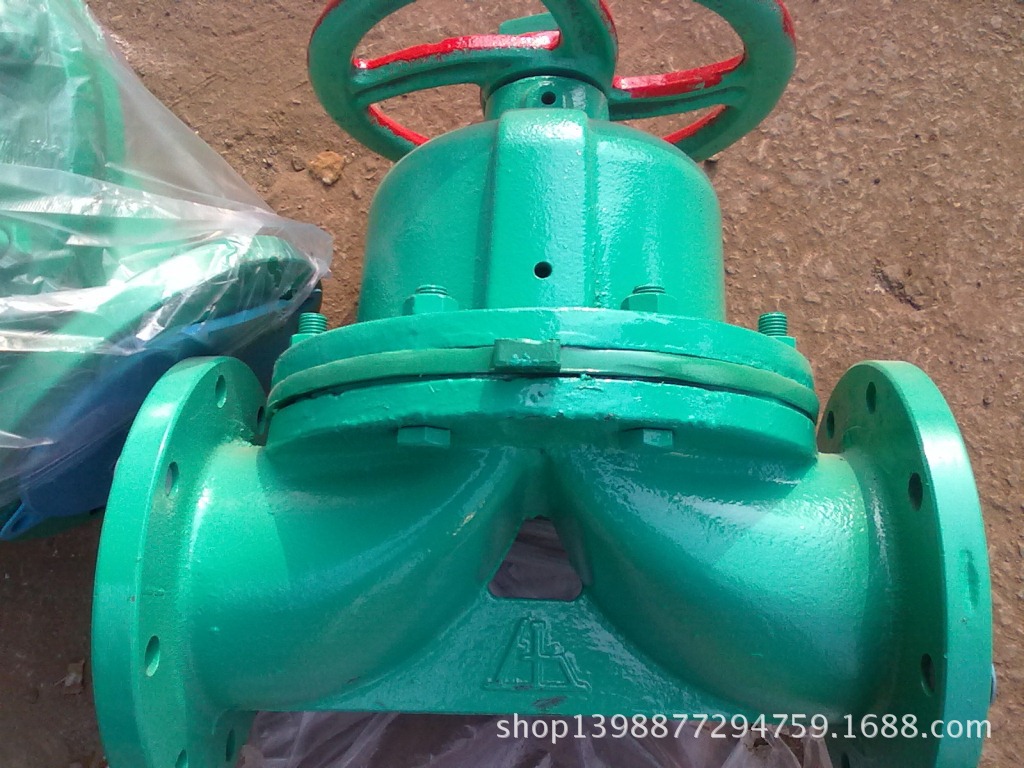

DN125隔膜阀1

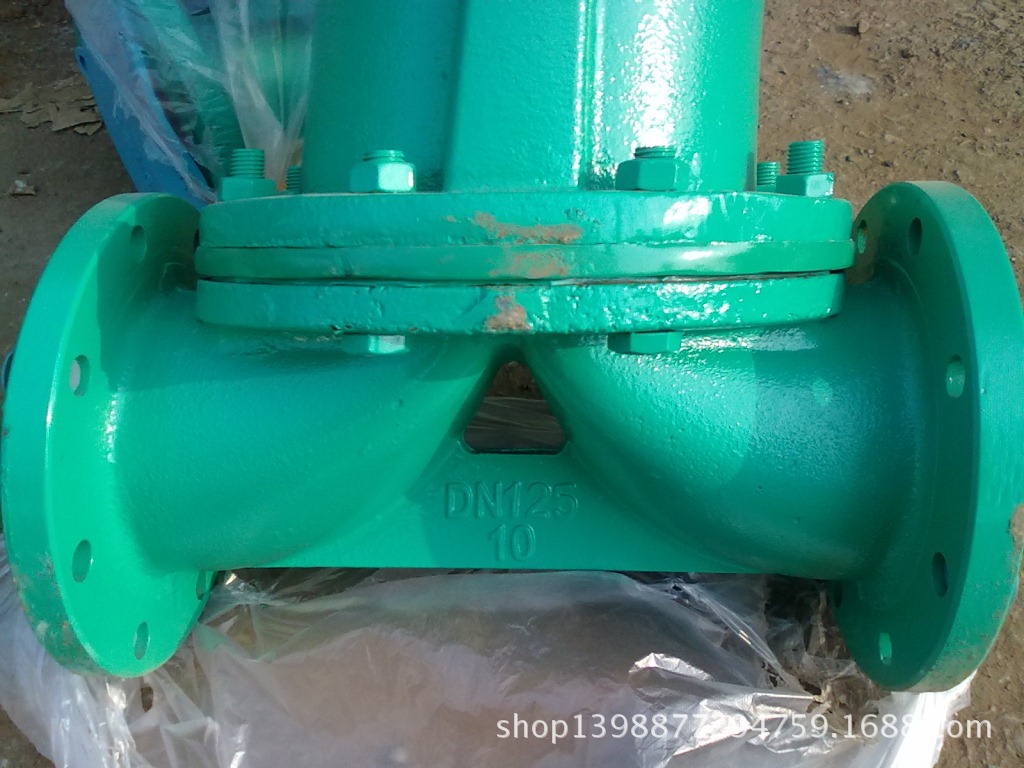

DN125隔膜阀2

  隔膜阀是一种特殊形式的截断阀。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。

  隔膜阀的特点如下:

  ***突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。

  1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。

  2、受隔膜材料***,隔膜阀适用于低压和温度相对不高的场合。

  3.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用。

  隔膜阀原理:以压缩空气为动力带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开。特点:结构紧凑、简单、体积小,外形美观;开关有导向,运动平稳;关闭力矩小,寿命长,≥30万次;膜片压紧可自动调整,受压均匀,密封可靠;膜片装入阀芯采用推入式,更换方便;

隔膜阀参数图

公称通径(DN)

标准值

L

D

D1

D2

f

b

Z-φd

40

180

145

110

85

3

18

4-φ18

50

210

160

125

100

3

20

4-φ18

65

250

180

145

120

3

20

4-φ18

80

300

195

160

135

3

22

4-φ18

100

350

215

180

155

3

22

8-φ18

125

400

245

210

185

3

24

8-φ18

150

460

280

240

210

3

24

8-φ23

200

570

335

295

265

3

26

8-φ23

250

678

390

350

320

3

28

12-φ23

300

786

440

400

368

4

28

12-φ23

  安装与维护

  ①隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。

  ②橡胶隔膜表面切勿涂刷油脂类物品,以防橡胶溶胀,影响隔膜阀使用寿命。

  ③手轮或传动机构,不允许作起吊用,并严禁碰撞。

  ④手动操作隔膜阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。

  ⑤隔膜阀应存放在干燥通风的室内,严禁堆放,库存隔膜阀的两端通道必须封口,且启闭件应处于微开启状态.
