　　二通旋塞阀(X43W-10)

　　旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克"。旋塞阀的塞体多为圆锥体（也又圆柱体），与阀体的圆锥孔面配合组成密封副。

　　产品描述

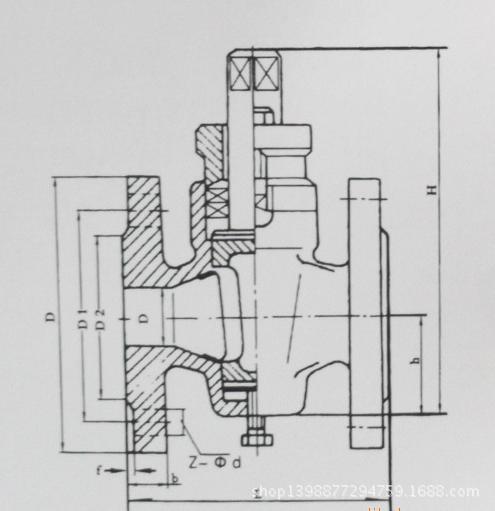

二通X43W-10旋塞阀参数图

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43W-1.0	1.0	1.5	1.1	煤气、油品	≤100

主要材料

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0	铸铁	碳钢	铸铁	油浸石棉盘根柔性石墨

主要尺寸

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	s	h	H
X43W-1.0	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	240	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760
