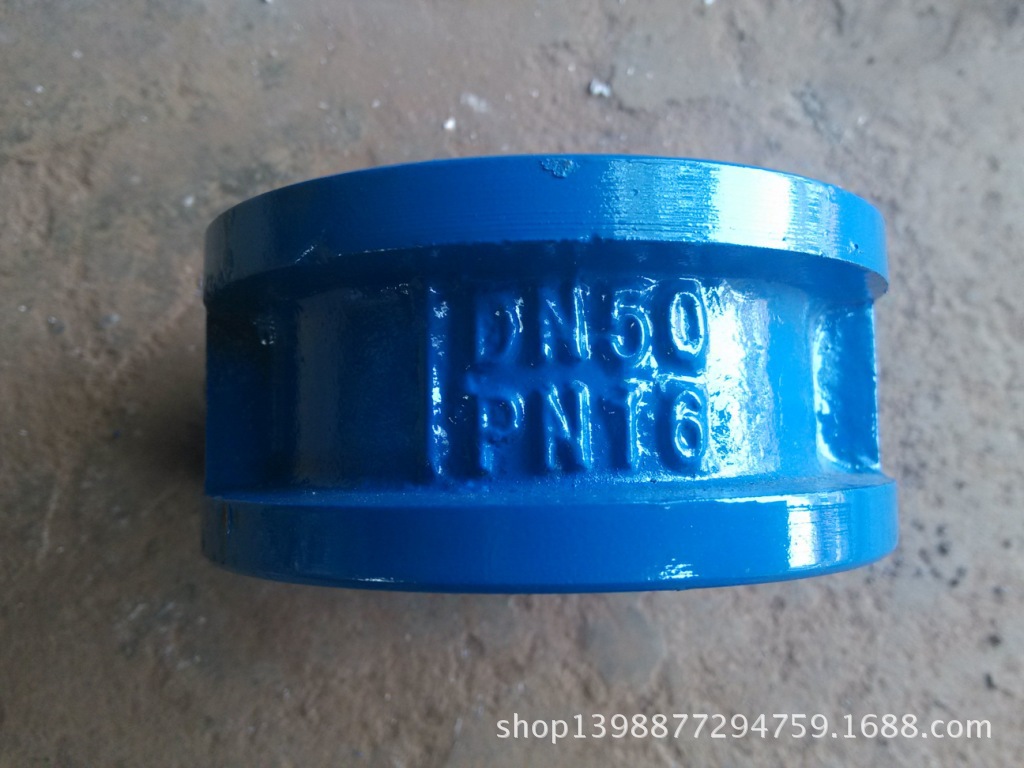

一、产品简介
蝶式止回阀，又称对夹式止回阀，用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。对夹蝶式止回阀采用国外**结构设计，符合有关国际标准系属节能型产品。此产品止回性能好、安全、可靠、流阻小、主要适用于石油、化工、食品、医药、轻纺、造纸、给排水、冶炼及能源等系统；作为单向阀使用。
二、结构特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
三、适用范围
工业及高层建筑给水，排水管网
四、主要性能规范
型号 | 公称通径DN（mm） | 公称压力PN(MPa) | 试验压力（MPa） | 适用温度（℃） | 适用介质 | |
壳体 | 密封 | |||||
DH77X | 40-700 | 1.0 | 1.5 | 1.1 | -15~+150 | 水、蒸汽、油品 |
40-700 | 1.6 | 2.4 | 1.76 | |||
五、主要零件材料
阀体 | 阀板 | 转轴 | 橡胶座 | 弹簧 |
灰铸铁 | 不锈钢 | 不锈钢 | 丁腈橡胶、 | 不锈钢 |

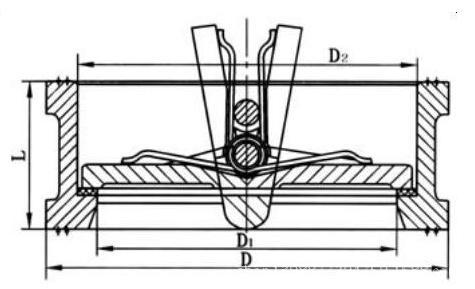

六、主要外形尺寸
公称通径DN（mm） | D | D1 | D2 | L | R | T |
50 | 107 | 65 | 43.3 | 43 | 28.8 | 19 |
65 | 127 | 80 | 60.2 | 46 | 36.1 | 20 |
80 | 142 | 94 | 66.4 | 64 | 43.4 | 28 |
100 | 162 | 117 | 90.8 | 64 | 52.8 | 27 |
125 | 192 | 145 | 116.9 | 70 | 65.7 | 30 |
150 | 218 | 170 | 144.6 | 76 | 78.6 | 31 |
200 | 273 | 224 | 198.2 | 89 | 104.4 | 33 |
250 | 328 | 265 | 233.7 | 114 | 127 | 50 |
300 | 378 | 310 | 283.9 | 114 | 148.3 | 43 |
350 | 438 | 360 | 332.9 | 127 | 172.4 | 45 |
400 | 489 | 410 | 381.0 | 140 | 197.4 | 52 |
450 | 539/555 | 450 | 419.9 | 152 | 217.8 | 58 |
500 | 594 | 505 | 467.8 | 152 | 241 | 58 |
600 | 690 | 624 | 572.6 | 178 | 295.4 | 73 |
700 | 800 | 720 | 680 | 229 | 354 | 98 |
