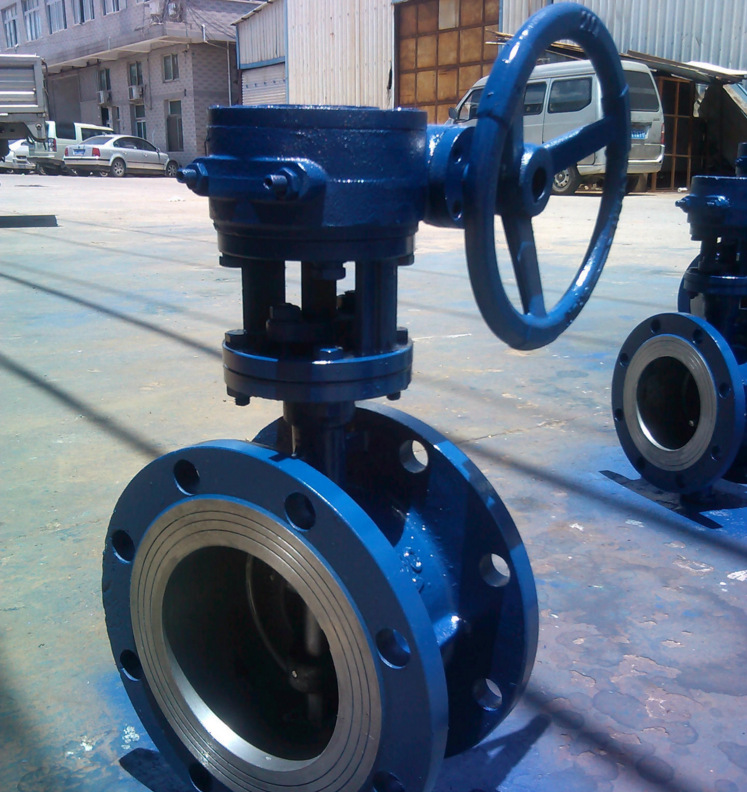

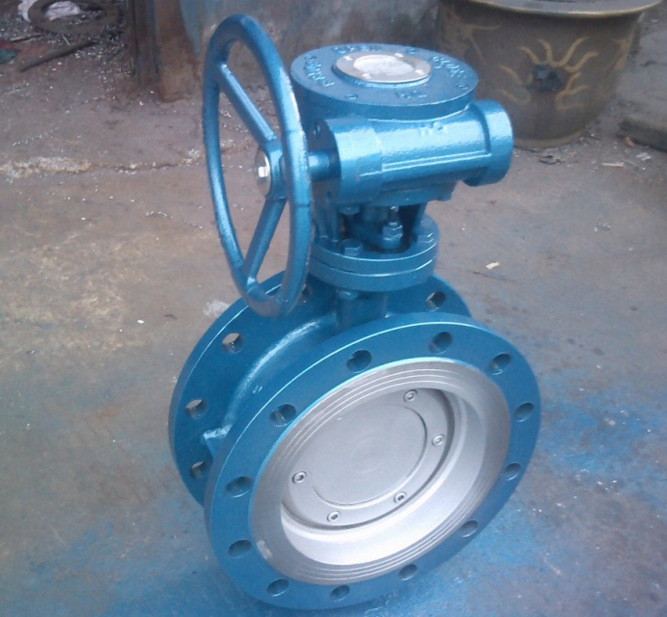

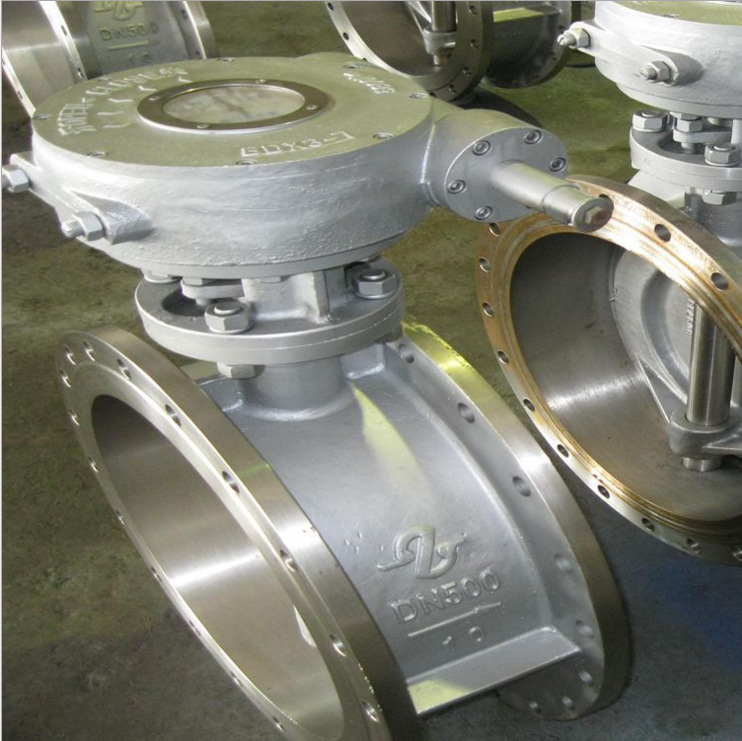

硬密封涡轮蝶阀

硬密封涡轮蝶阀

  产品概述  蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

undefined

6

1

6

  产品概述

  蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。

  法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。

undefined

  产品结构特点

  1  轻便,容易拆装及维修,并可在任意位置安装。

  2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。

  3、流量特性趋直线,调节性能好。

  4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

  5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。

  6、密封件可更换,且密封可靠达到双向密封。

  7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

  8、该阀可设计成法兰连接和对夹连接。

  9、驱动方式可选择手动、电动或气动。

  产品应用

  法兰蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

公称通径

DN(mm)

50~2000

50~500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗漏率

<0.1×DNmm3/s(符合GB/T13927-92标准)

适用温度

碳钢:-29℃~425℃ 不锈钢-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动

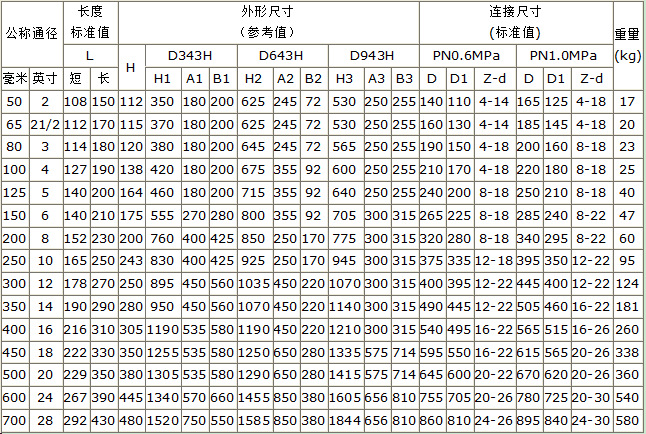

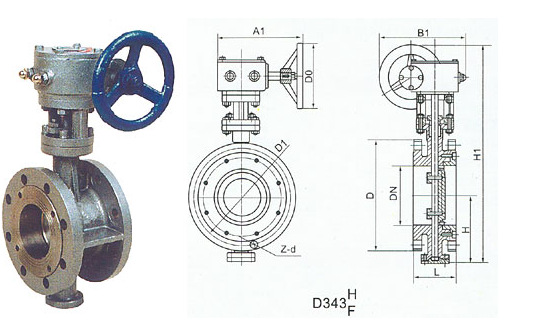

产品选型

11
