球阀 Q41F-16 DN65

球阀 Q41F-16 DN65

  球阀的关闭件是球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。  本阀适用于温度《150摄氏度的水,蒸气等非腐蚀性介质的管路上,作启闭...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

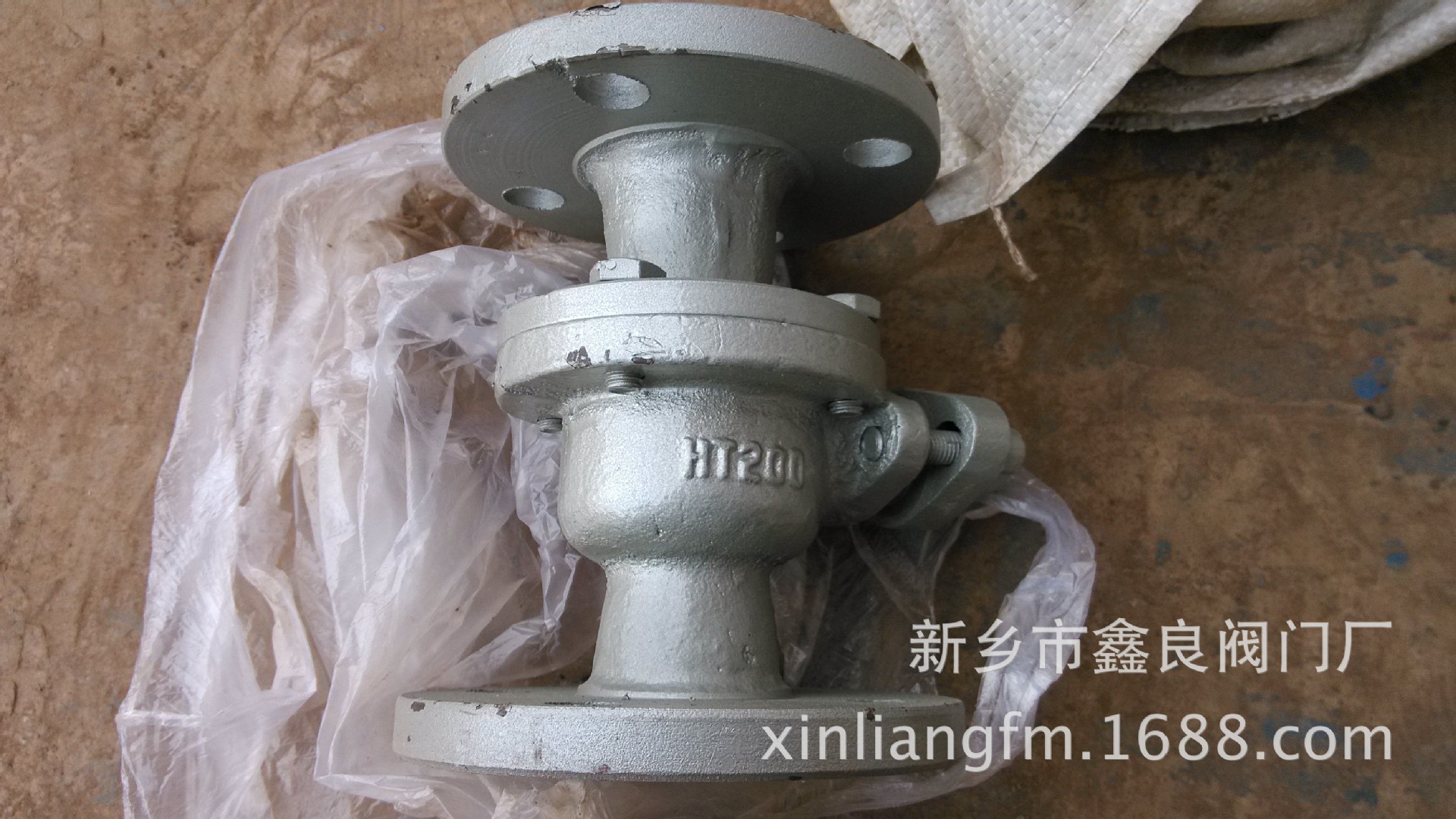

DN50球阀3

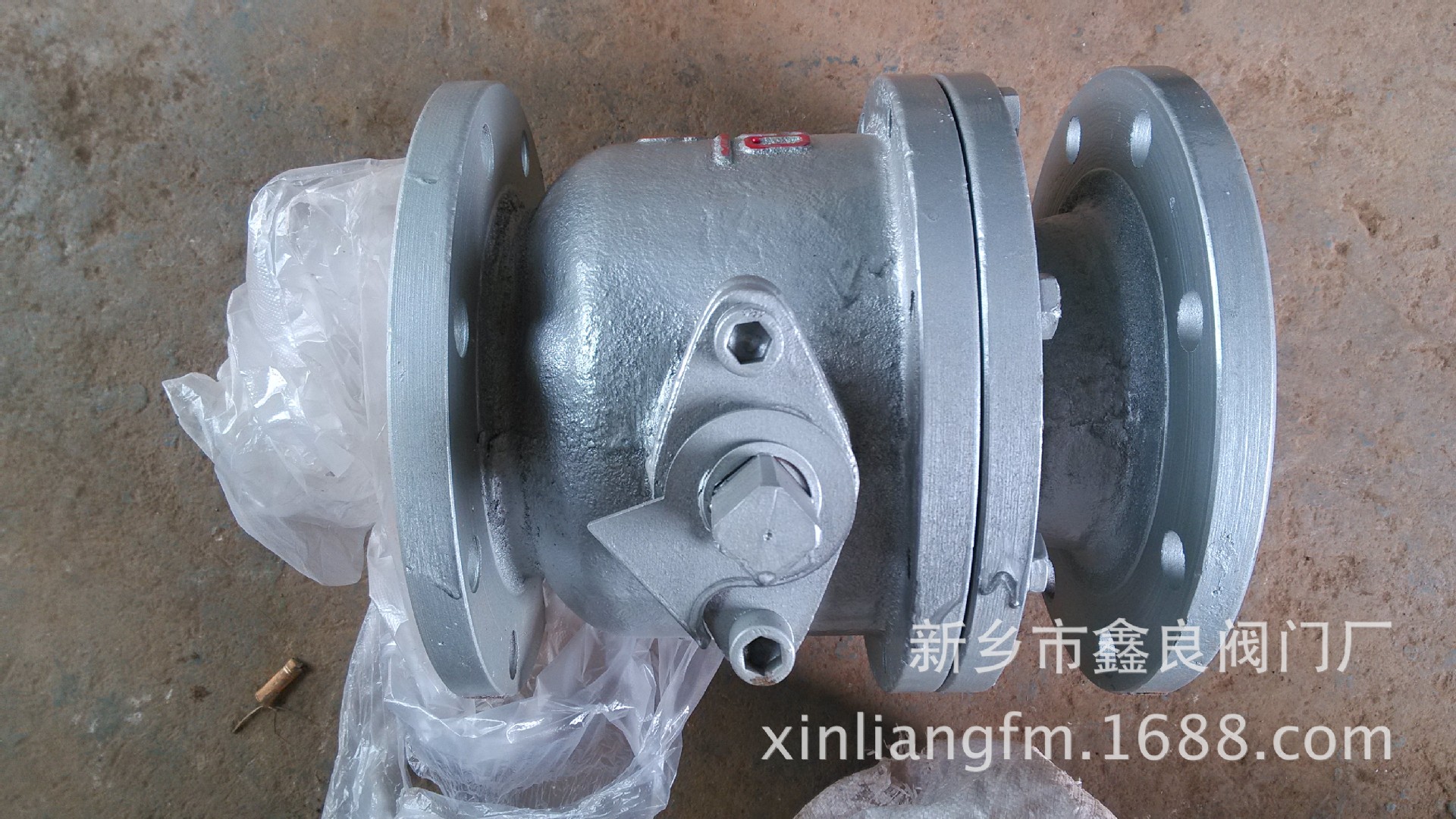

DN150球阀1

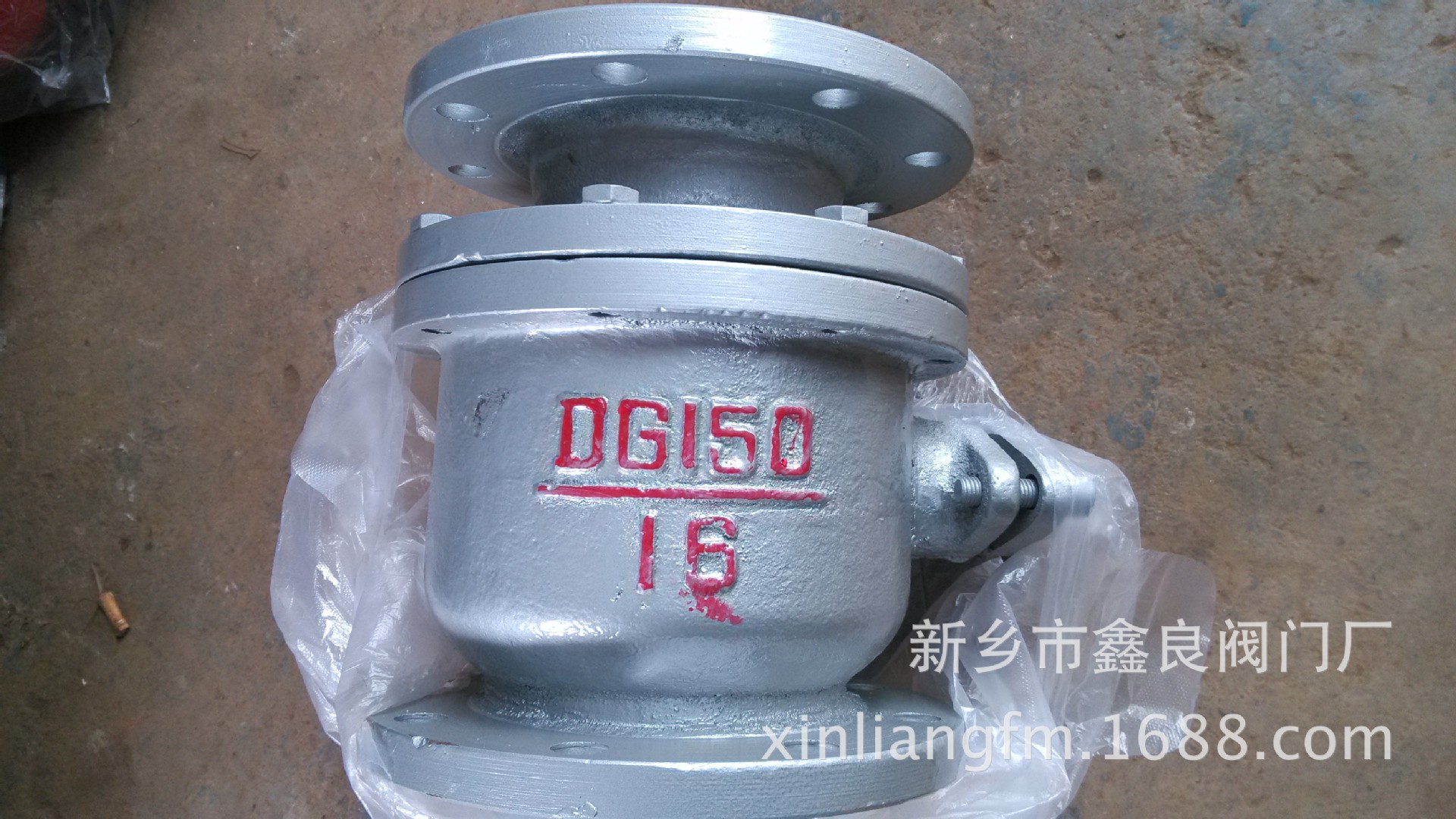

DN150球阀2

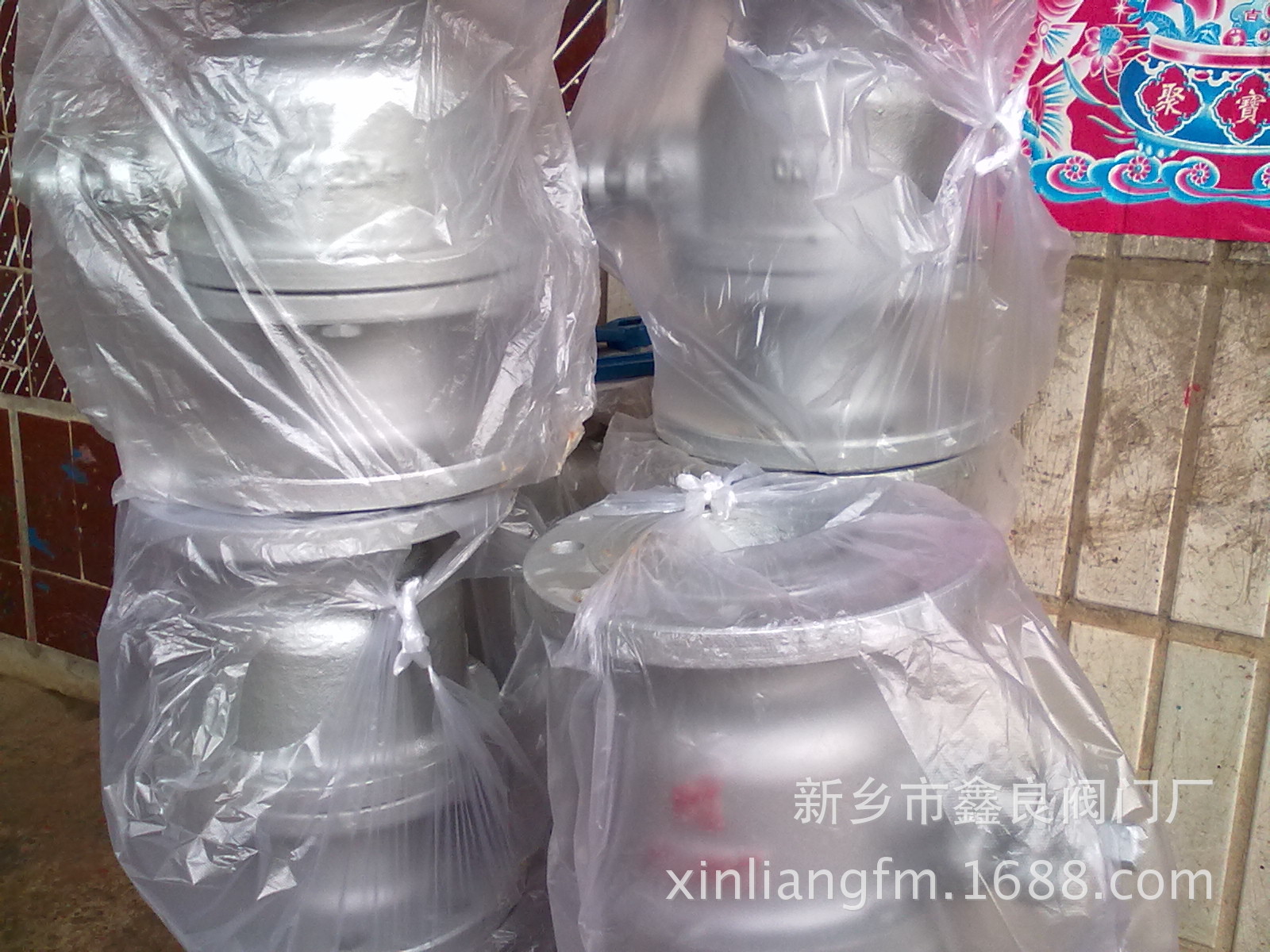

DN100球阀9

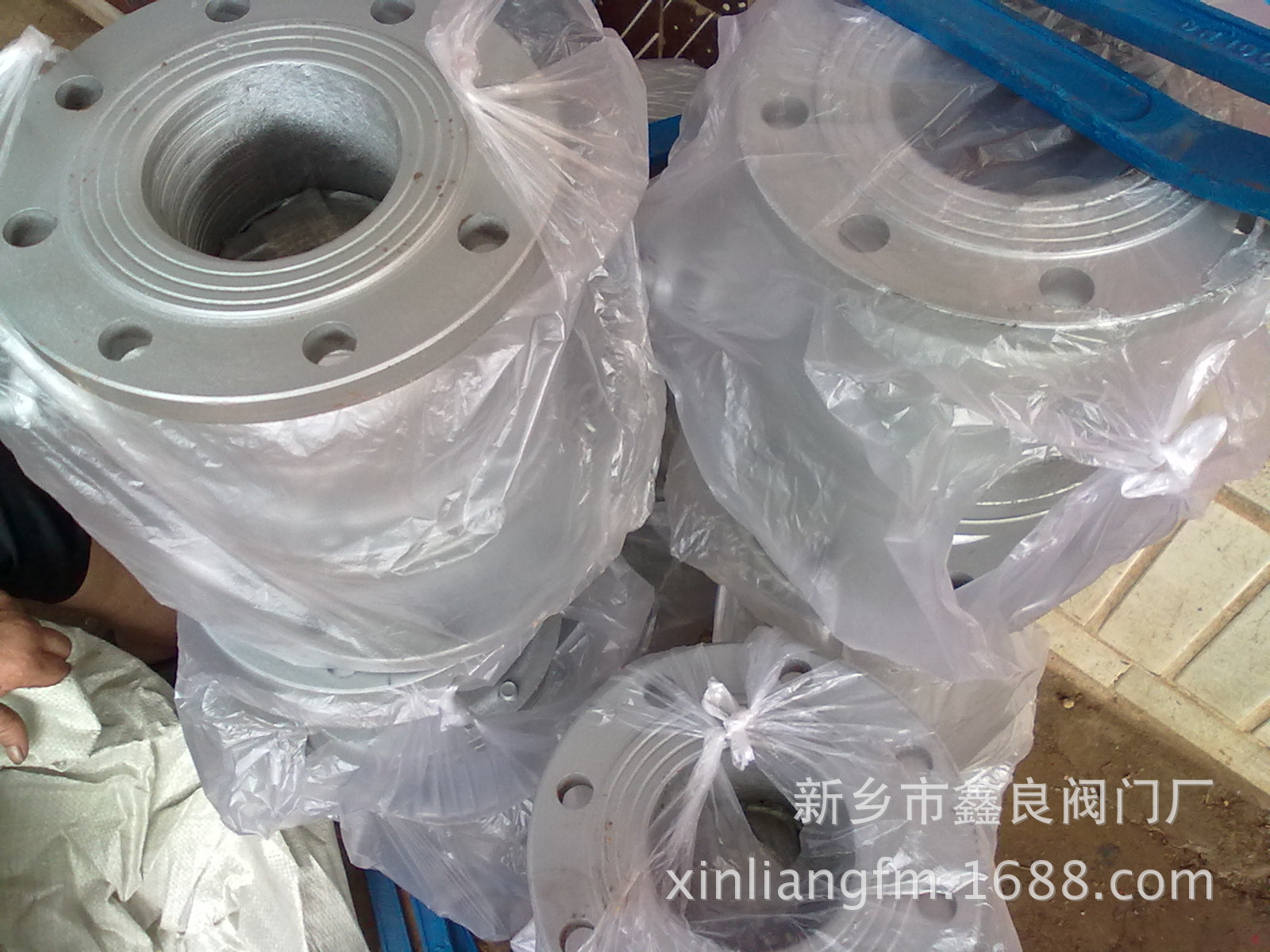

DN100球阀8

  球阀的关闭件是球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。

  本阀适用于温度《150摄氏度的水,蒸气等非腐蚀性介质的管路上,作启闭用,其***大优点为启闭迅速。

球阀参数图

主要零件材料

 零件名称

材料

阀体、球体

灰铸铁

阀杆

碳钢或2Cr13

密封圈

F4或柔性石墨



性能规范

 型号

公称压力

试验压力

工作温度

适用介质

强度(水)

密封(水)

Q41F-16

1.6

2.4

1.8

≦150

水、蒸汽、油品



外形尺寸和连接尺寸

型号

公称通径DN

尺寸

L

D

D1

D2

b-f

Z-d

H

Q41F-16

40

180

145

110

85

18-3

4-18

150

50

203

160

125

100

20-3

4-18

190

65

222

180

145

120

20-3

4-18

195

80

241

195

160

135

22-3

8-18

215

100

305

215

180

155

24-3

8-18

250
