双法兰限位伸缩节

双法兰限位伸缩节

  双法兰限位伸缩接头  双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在***大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

DN1000双法兰限位伸缩器2

undefined

undefined

钢制伸缩器批量1

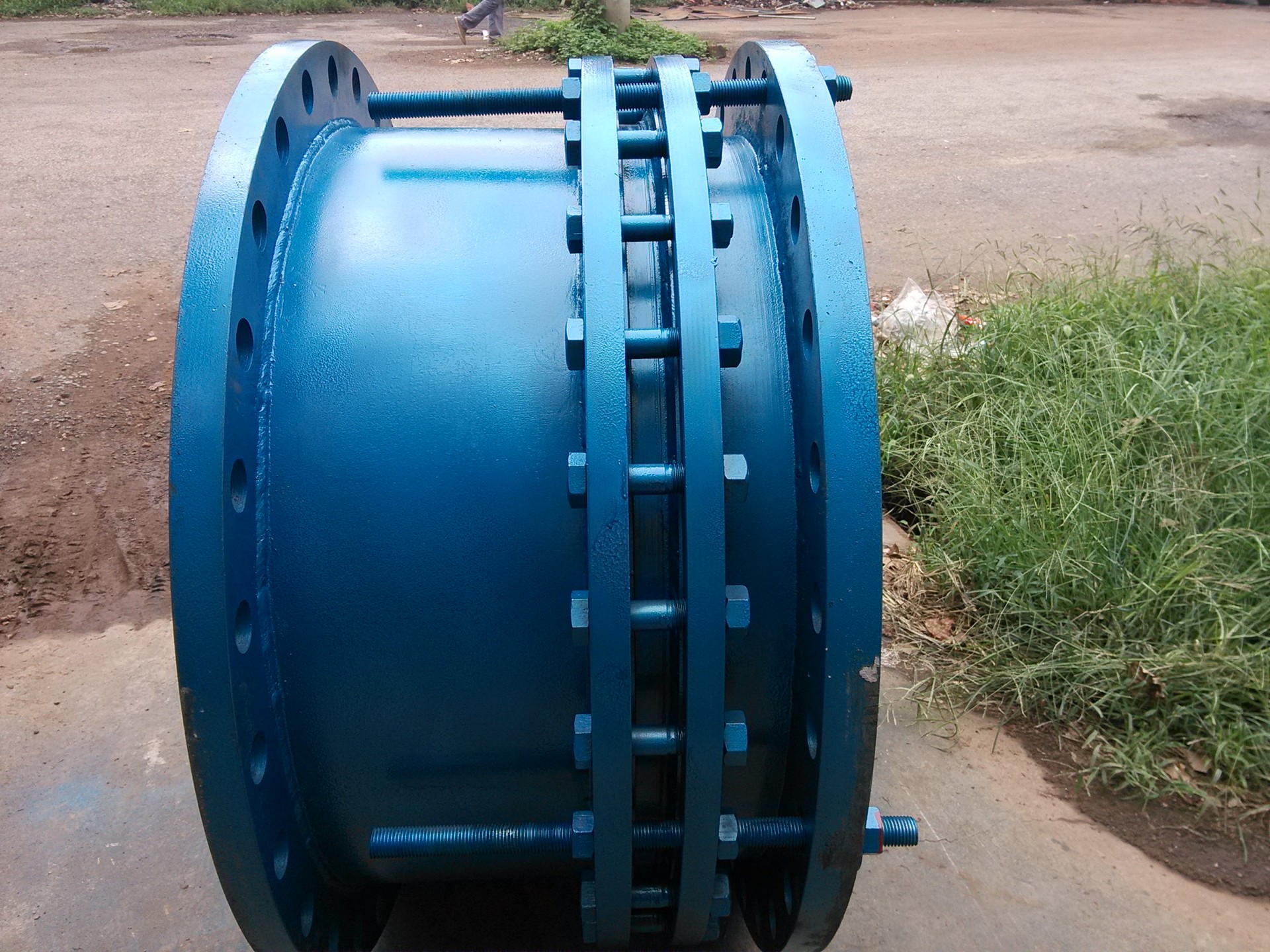

  双法兰限位伸缩接头

  双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在***大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其***大伸缩量就起到限位,确保管道的安全运行,特别适用于有振动或有一定斜度及拐弯的管路中的连接。

  双法兰限位伸缩接头的安装:

  安装时调整产品两端与法兰的连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。其工作时可以将反轴向推力传递至整个管道,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。

  双法兰限位伸缩接头的分类

  有:BF(VSSJA-1)型单法兰限位伸缩接头,B2F(VSSJA-2)型双法兰限位伸缩接头,BY(SSJB-3)型压盖式限位伸缩接头,AY(SSJB)型压盖式伸缩接头,法兰式限位伸缩接头,法兰式松套伸缩接头。

  连接方式:法兰式,

  工作压力:0.6-4.0MPA,

  公称通经:65-3200mm,

  使用介质:水、污水。

  使用温度:≤170℃,

  密封材料:NBR,

  制造标准:GB/T12465-2002

  伸缩接头主要材质分为:

  QT-400(球墨铸铁),Q235A(碳钢),HT200(灰铁),1Cr18Ni9Ti(不锈钢)。

undefined

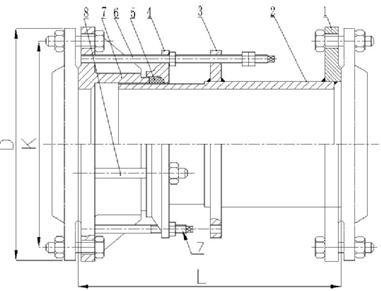

  主要尺寸:

序号

名称

数量

材料

1

本体

1

QT400-15Q235AZG230-45020

2

密封圈

1

NBR

3

压盖

1

QT400-15Q235AZG230-45020

4

限位短管法兰

1

Q235A2016Mn

5

螺母

4n

Q235A201Cr18Ni9Ti

6

长螺柱

n

Q235A351Cr18Ni9Ti

7

螺柱

n

Q235A351Cr18Ni9Ti



公称通径

管子外径

外形尺寸

伸缩量

法兰连接尺寸

Dw

L

L1

0.6MPa

1.0MPa

D

D1

n-d

D

D1

n-d

65

76

340

105

50

160

130

4-14

185

145

4-18

80

89

190

150

4-18

200

160

8-18

100

108

210

170

220

180

114

125

133

240

200

8-18

250

210

140

150

159

265

225

285

240

8-22

168

200

219

320

280

340

295

250

273

370

335

12-18

395

350

12-22

300

325

350

130

65

440

395

12-22

445

400

350

377

490

445

505

460

16-22

400

426

540

495

16-22

565

515

16-26

450

480

595

550

615

565

20-26

500

530

645

600

20-22

670

620

600

630

755

705

20-26

780

725

20-30

700

720

860

810

24-26

895

840

24-30
