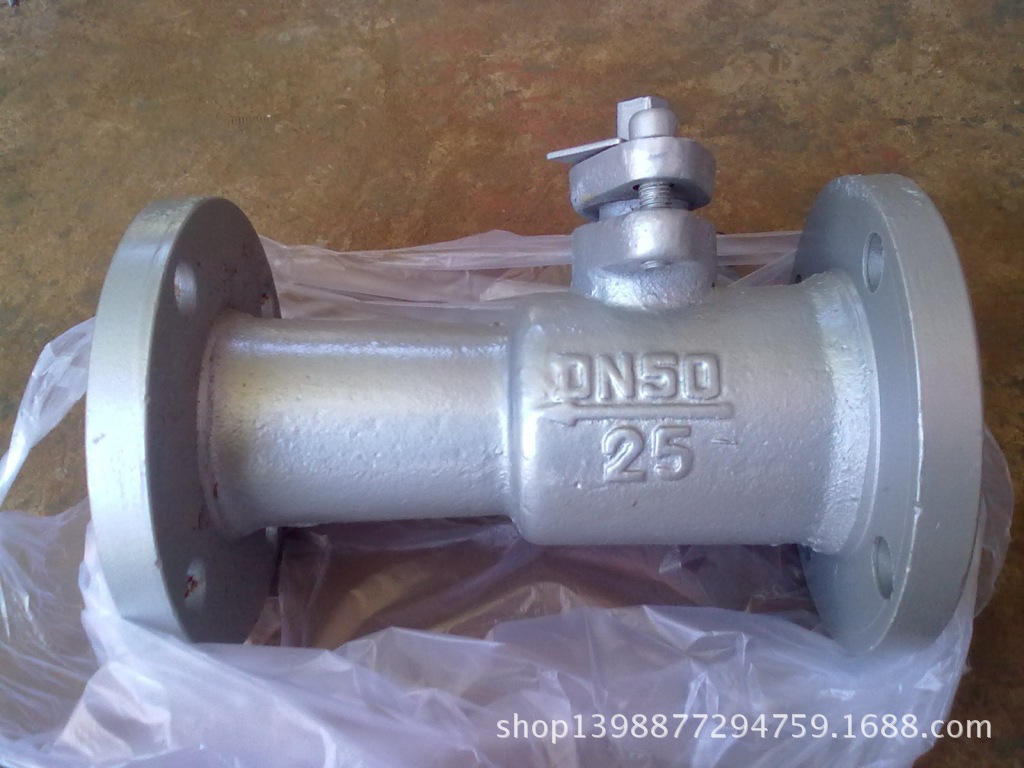

DN50球型排污阀2

DN50球型排污阀3

DN50球型排污阀4

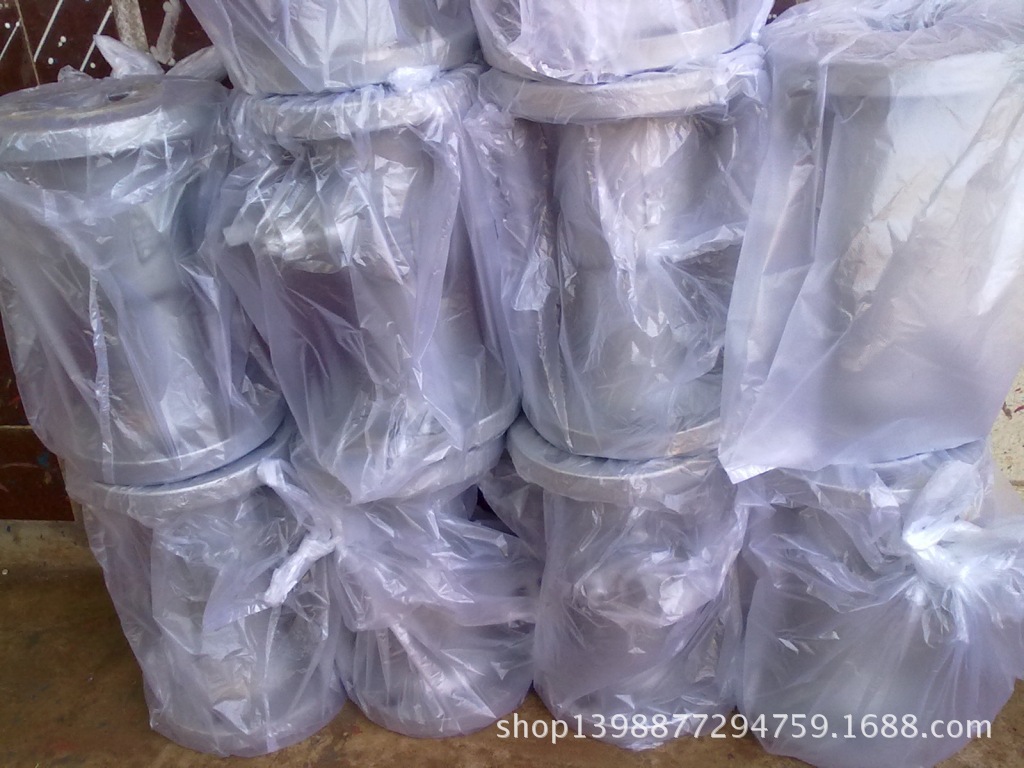

球形排污阀批量1

球形排污阀产品概述

　　QP41MF球形排污阀，主要用于锅炉及导热油设备，即能代替快速排污阀，又能使用在导热油管道上，成本比排污阀和球阀低，与快速排污阀相比即能起到快速排污的作用，又比快速排污阀成本低，与球阀相比，即能起到球阀的作用，又比四氟密封垫的球阀耐温高，这款铸铁产品*高耐温可达到300度，开关方便，使用寿命长，成本低，是一种新型产品，深受广大用户的好评。

　　球形排污阀结构图

球形排污阀参数图

球形排污阀适用介质

　　蒸汽、水、气体、导热油等，*高温度可达300℃，阀门外形主要连接尺寸按截止阀、柱塞阀、闸阀、排污阀标准设计。

　　球形排污阀主要密封部件

　　QP41MF球形排污阀密封座、填料环均采用高温、耐磨、耐腐蚀，回弹性强，自润滑性好。每台阀门均经过强度试验和气密封试验，可达到连续启闭5万次无泄漏。

　　球形排污阀性能规范

型号		Z44H-16	Z44H-25
公称压力PN（MPa)		1.6	2.5
试验压力Ps(MPa)	强度	2.4	3.8
	密封	1.8	2.8
工作温度（0C）		≤150	≤200
适用介质		水、蒸汽、油品

主要零件材料

零件名称	阀体、阀盖	阀瓣、阀座	阀杆、齿轮	填料
Z44H-16/25	灰铸铁	2Cr13	碳钢	柔性石墨

主要外形尺寸、连接尺寸及重量

公称通DN(mm)	L	D	D1	D2	b	Z-ød	H	L0	重量（kg)
25	180	115	85	65	16	4-ø14	160	180
32	200	135	100	78	16	4-ø18	180	200
40	230	145	110	85	18	4-ø18	220	220	8
50	250	160	125	100	18	4-ø18	230	240	10
