柱塞阀

柱塞阀

  柱塞阀(U41S-16)   柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。 在阀门中柱...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

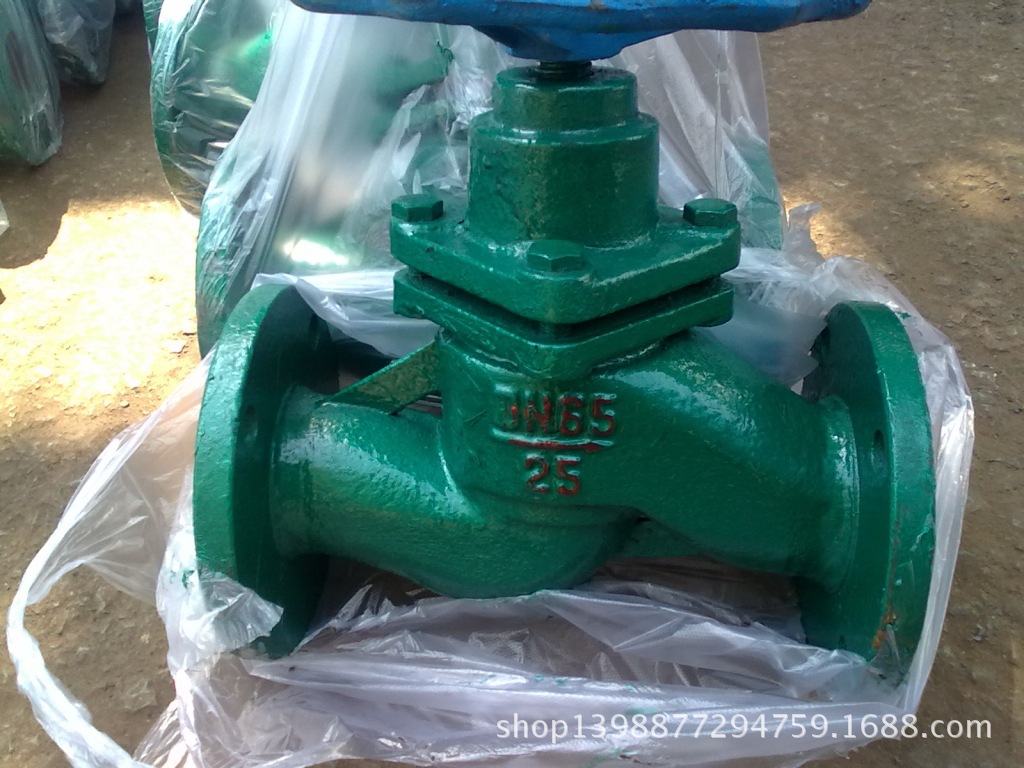

DN65柱塞阀1

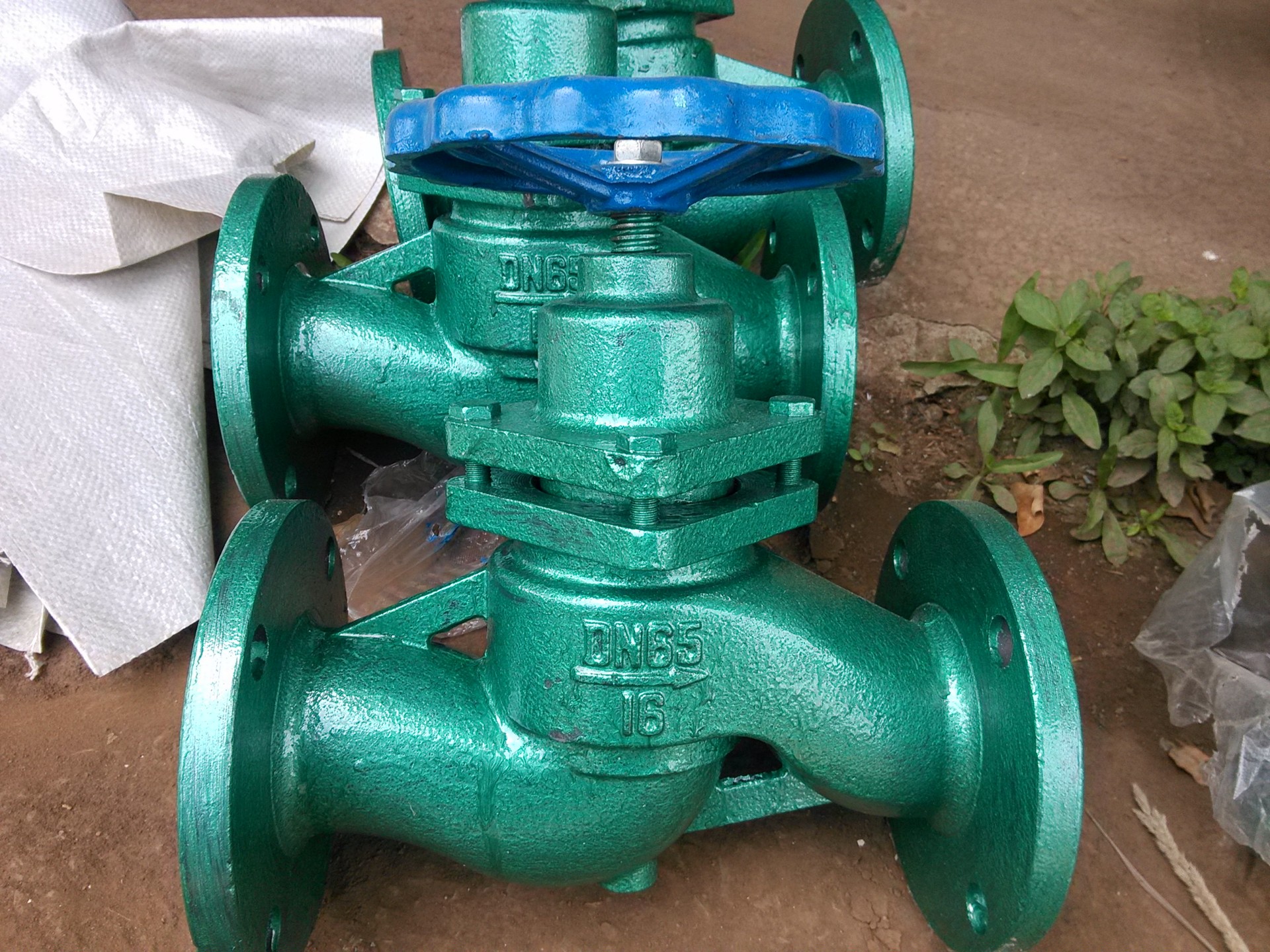

DN65柱塞阀3

柱塞阀批量5

柱塞阀批量8

  柱塞阀(U41S-16)

  柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。 在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。 由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。

  产品描述:

柱塞阀参数图

主要性能规范

公称压力PN(MPa)

1.6

试验压力Ps(MPa)

强度

2.4

密封

1.8

适用温度(℃)

≤200

适用介质

水、蒸汽、油品等



主要零件材料

零件名称

阀体、阀盖

阀杆、柱塞

密封圈

材料

灰铸铁

不锈钢

聚四氟乙烯-石墨



主要外形尺寸、连接尺寸及重量

公称通径DN(mm)

L

D

D1

D2

b

Z-ød

H1

H

D0

重量(kg)

25

160

115

85

65

16

4-ø14

205

163

120

6

32

180

135

100

78

18

4-ø18

227

182

120

8.5

40

200

145

110

85

18

4-ø18

260

209

160

11

50

230

160

125

100

20

4-ø18

286

230

180

15

65

290

180

145

120

20

4-ø18

310

250

200

22

80

310

195

160

135

22

8-ø18

340

269

240

30

100

350

215

180

155

24

8-ø18

356

278

280

40

125

400

240

210

185

26

8-ø18

440

332

320

70

150

480

280

240

210

28

8-ø23

562

434

360

100

200

600

335

295

265

30

12-ø23

660

498

460

150
