柔性防水套管

柔性防水套管

  二、柔性防水套管  1.什么是柔性防水套管  柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

鑫良2

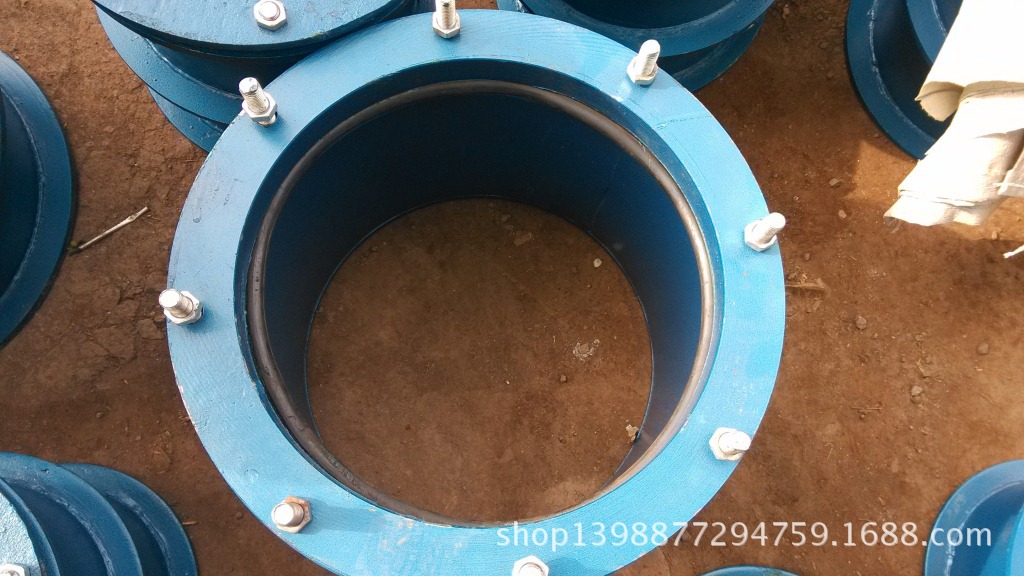

DN350-300长柔性防水套管1

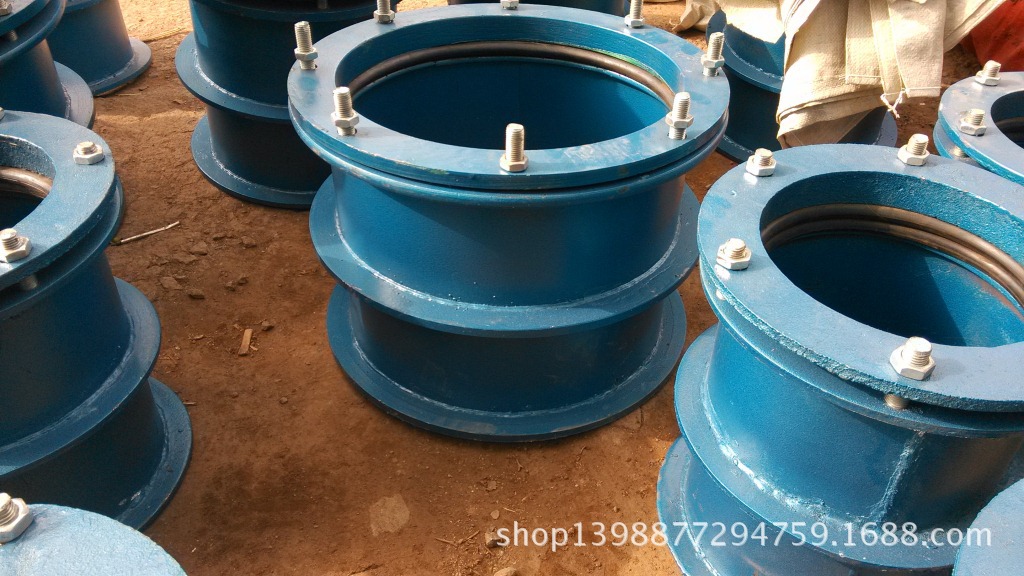

DN350-300长柔性防水套管3

DN350-300长柔性防水套管4

  二、柔性防水套管

  1.什么是柔性防水套管

  柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

  2.为什么要用到柔性防水套

  一般在做水池的时候要用到套管,它是管道通向水池的通道。但是普通的套管很难密封,从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水,还不能解决套管与管道之间的密封,柔性防水套管正好可以解决两种问题。

  2.柔性防水套管的分类

  根据标准图集可以分为:国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产,对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用,但过分的放宽标准则回影响到使用性能。

  根据图集可以分为:S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、结构形式上都有不同。

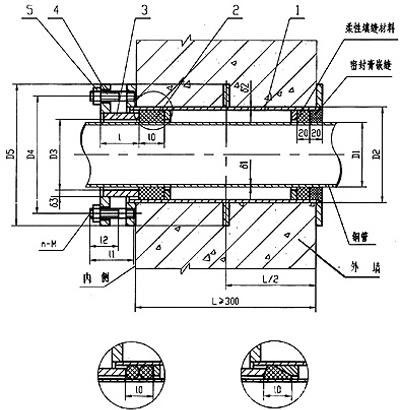

柔性防水套管参数图1

材料表

序号

名称

数量

材料

备注

1

法兰套管

1

Q235-A

焊接件

2

密封圈I型

2

橡胶


3

密封圈II型

1

橡胶


4

法兰压盖

1

Q235-A

焊接件

5

螺柱

N

4.8

GB897-884

6

螺母

N

4

GB/T41-200

柔性防水套管主要安装尺寸

规格DN

S312标准

02S404标准

墙厚

异环直径

壁厚

法兰厚

墙厚

异环直径

壁厚

法兰厚

DN50

300

177



300

200



DN65

300

190



300

220



DN80

300

217

4

12

300

235

4

12

DN100

300

236

4

12

300

255

4

12

DN125

300

257



300

290



DN150

300

280

5

14

300

315

5

14

DN200

300

350

6

16

300

375

6

16

DN250

300

402

8

18

300

435

8

18
