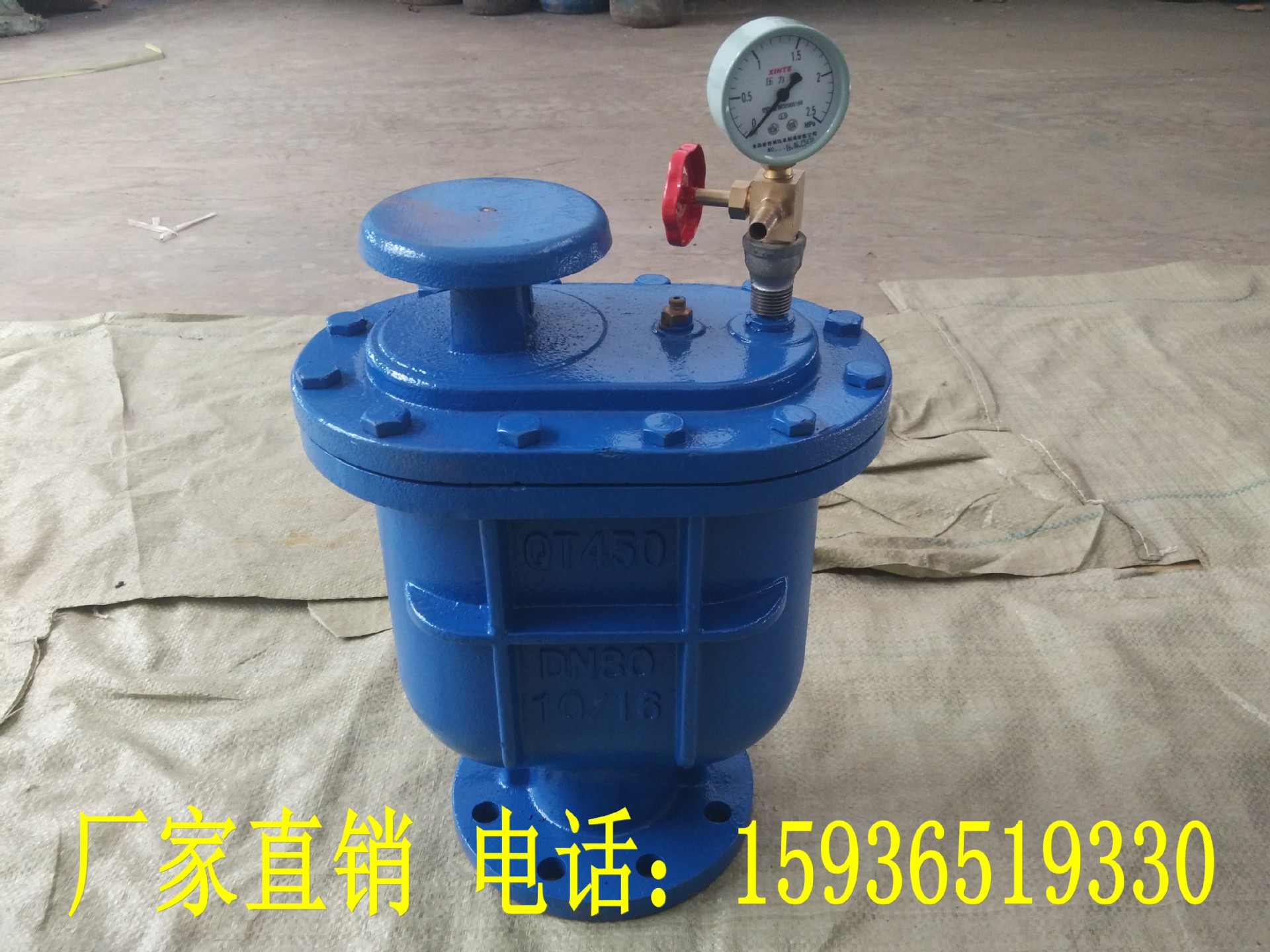

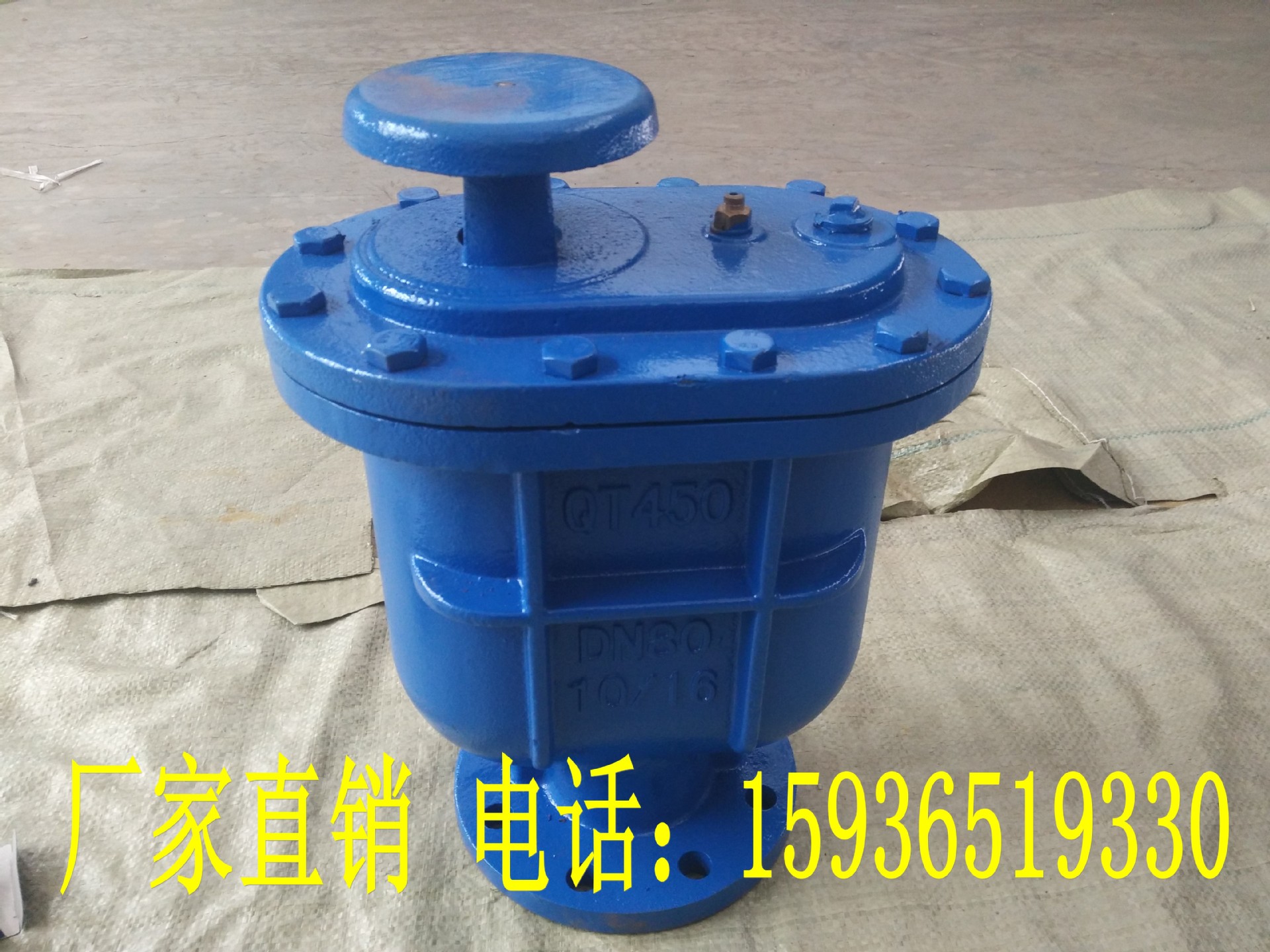

复合式排气阀

复合式排气阀

  结构及用途  本阀阀体为圆桶状,阀门内件包括不锈钢球、阀杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时 ,此阀迅速吸入外...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

详情1 副本-3

undefined

undefined

initpintu_副本

  结构及用途

  本阀阀体为圆桶状,阀门内件包括不锈钢球、阀杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时 ,此阀迅速吸入外界空气,以防止管线因负压而损坏。

  复合式排气阀用于污水管道上的***高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现起阻,是管道出水容量达不到设计要求,其次:其次:管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。

  工作原理

  当管内开始注水时,阀瓣处在开启位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。

  复合式排气阀技术参数

  1.介质:清水

  2.温度:常温

  3.阀体:灰铸铁HT200

  4.浮球与塞头:不锈钢

  5.密封材料:丁晴橡胶

  6.阀体试验打压:1.5mpa

  7.浮球、密封试验打压:0.05-1.1MPA不漏水

复合式排气阀零件材质

序 号

名 称

材 质

1

阀 体

HT200

2

阀 盖

HT200

3

浮 球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞 头

丁睛橡胶NBR

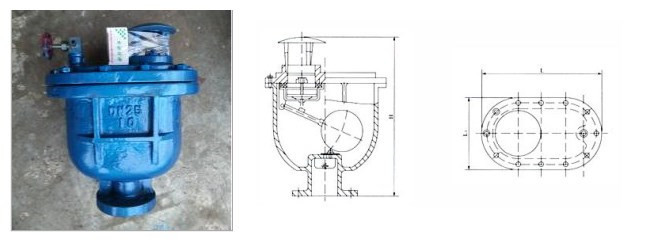

复合式排气阀主要外形及连接尺寸

型 号

公称通径
DN(mm)

尺 寸(mm)

H

L

L1

D

D1

D2

z-φd

CARX-1.0

CARX-1.6

20

375

290

180

105

75

55

4-12

25

375

290

180

115

85

65

4-14

50

480

360

205

160

125

100

4-14

80

520

405

245

195

160

135

4-18

100

530

405

245

215

180

155

4-18

CARX复合式排气阀每小时排气量表

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608
