铜杆闸阀

铜杆闸阀

  暗杆闸阀(Z45T-10)  Z45T-10型DN200暗杆楔式单闸板闸阀;手动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为青铜,公称压力PN10,阀体材料为灰铸铁的闸阀。主要零件材料零件名称...
全套方案解决专家
  • 先进的生产设备
  • 雄厚的技术力量
  • 完善的检测手段
  • 严格的管理体系
  • 良好的企业信誉
咨询热线:15936519330

详情1

O1CN016rnoO61QKnzjDH88c_!!2082

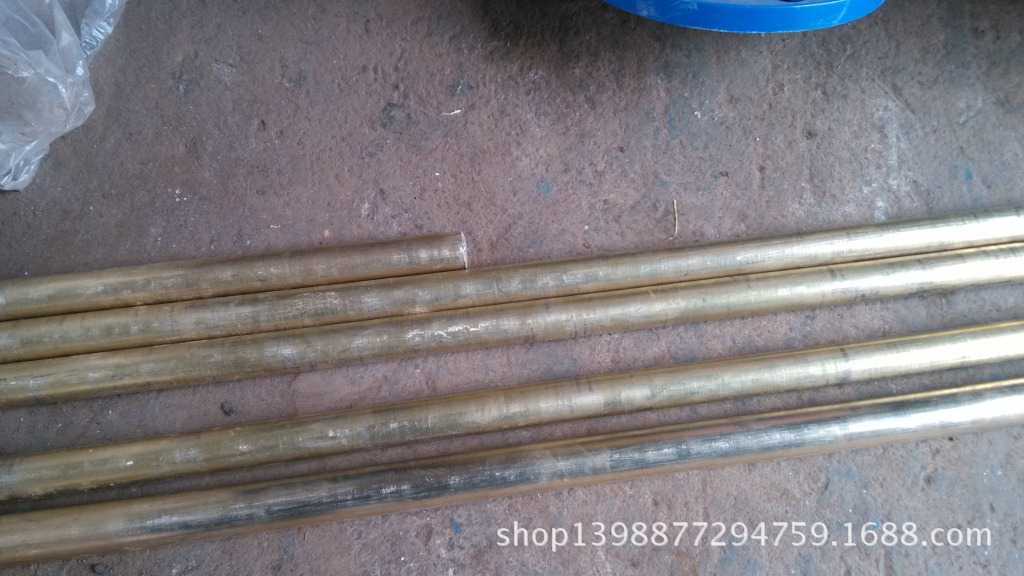

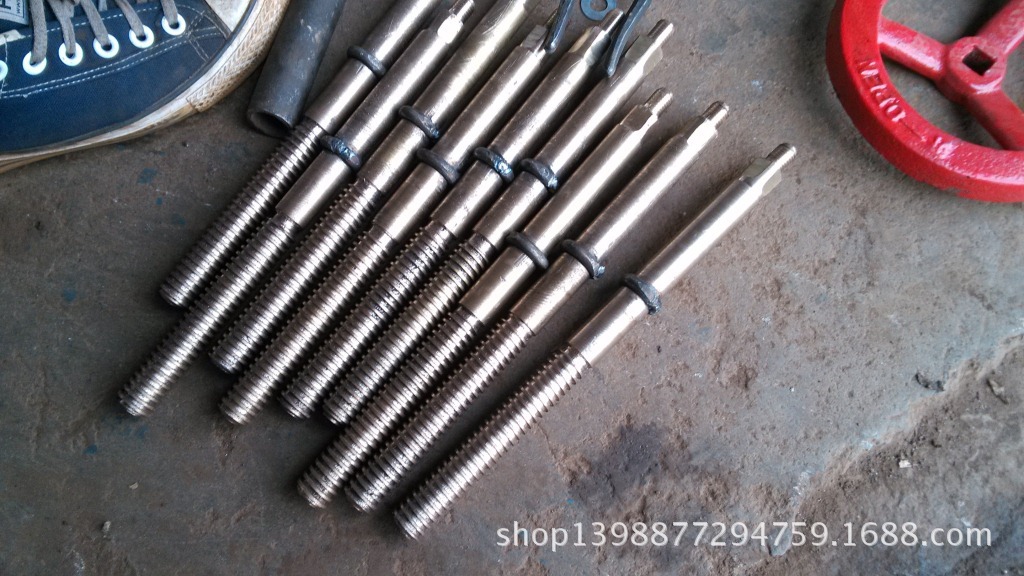

标准全铜杆闸阀阀杆2

标准全铜杆闸阀阀杆9

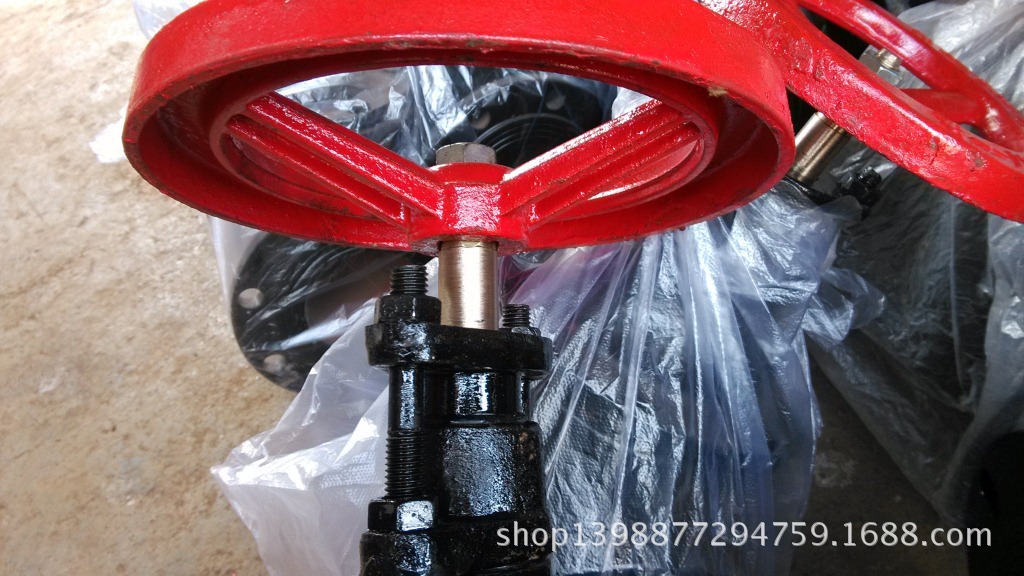

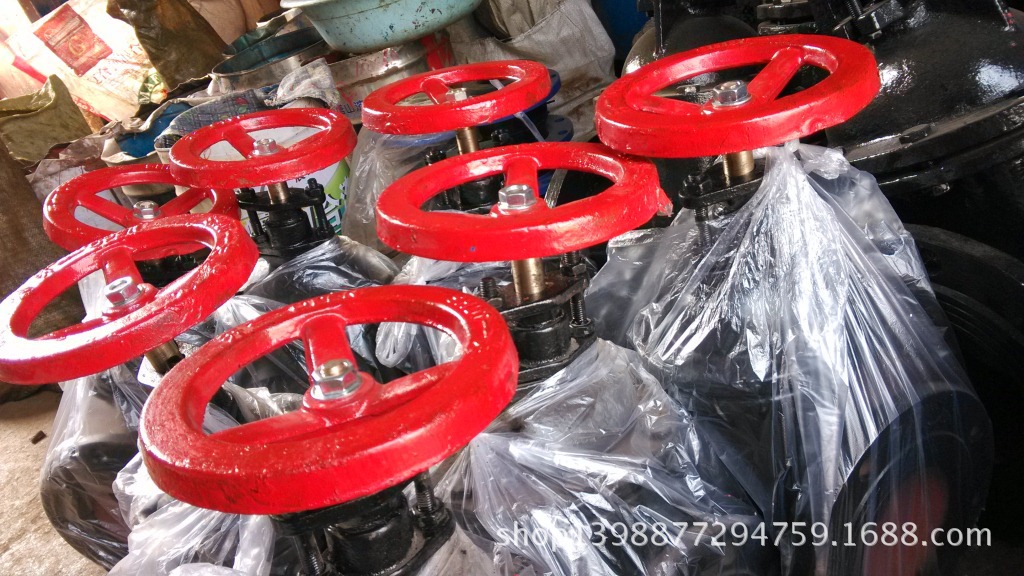

纯铜杆闸阀1

纯铜杆闸阀5

  暗杆闸阀(Z45T-10)

  Z45T-10型DN200暗杆楔式单闸板闸阀;手动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为青铜,公称压力PN10,阀体材料为灰铸铁的闸阀。

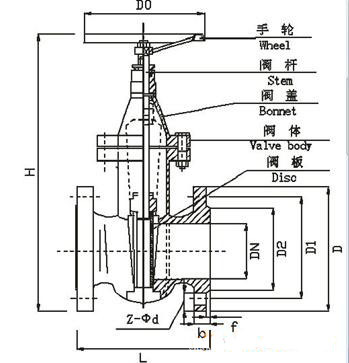

Z45T-10暗杆闸阀参数图

主要零件材料

零件名称

材料

阀体、阀盖、手轮

灰铸铁

阀板

灰铸铁+铜

阀杆

阀杆螺母

铜(铁)



性能规范

型号

公称压力 (MPa)

试验压力

工作温度 (℃)

适用介质

强度(水)

密封(水)

Z45T-10

1.0

1.5

1.1

≤100

水、蒸气



外型尺寸和连接尺寸

型号

公称通径

尺寸

重量

L

D

D1

D2

b-f

Z-φd

Z45T-10



40

165

145

110

85

18-3

4-18

11

50

180

160

125

100

20-3

4-18

12

65

195

180

145

120

20-3

4-18

13

80

210

195

160

135

22-3

4-18

15

100

230

215

180

155

22-3

8-18

18

125

255

245

210

185

24-3

8-18

28

150

280

280

240

210

24-3

8-23

37

200

330

335

295

265

26-3

8-23

61

250

390

390

350

320

28-3

12-23

100

300

420

440

400

368

28-4

12-23

130
